Schlüsselfertige BESS Batteriespeicheranlagen werden für Industrieunternehmen, Solarparks, Windparks und andere große Energieprojekte zunehmend interessant. Ein Battery Energy Storage System kann elektrische Energie aufnehmen, speichern und zu einem späteren Zeitpunkt wieder bereitstellen. Dadurch lassen sich Erzeugung und Verbrauch zeitlich besser aufeinander abstimmen und unterschiedliche Anforderungen an eine moderne Energieversorgung unterstützen.
Bei einer schlüsselfertigen BESS Batteriespeicheranlage werden nicht nur die Batterien betrachtet. Je nach Projekt umfasst das Gesamtsystem unter anderem Batteriespeicher Container, Wechselrichter, Transformatoren, Mittelspannungsschaltanlagen, Energiemanagementsysteme, Mess- und Kommunikationstechnik sowie die erforderliche Netzanschlusstechnik.
Der große Vorteil eines ganzheitlichen Ansatzes besteht darin, dass die einzelnen Komponenten von Anfang an aufeinander abgestimmt werden können. Die Planung beginnt mit der Analyse des Anwendungsfalls und reicht über die technische Auslegung und Installation bis zur Inbetriebnahme und Integration in das Stromnetz.
Was bedeutet schlüsselfertige BESS Batteriespeicheranlage?
Eine schlüsselfertige BESS Batteriespeicheranlage ist eine umfassend geplante und technisch integrierte Speicherlösung. Ziel ist es, ein Gesamtsystem bereitzustellen, das nach Abschluss der erforderlichen Arbeiten in den vorgesehenen Betrieb übergehen kann.
Je nach Projekt können folgende Komponenten Bestandteil einer solchen Lösung sein:
Batteriespeicher
Batteriespeicher Container
Batteriemanagementsystem
Wechselrichter
Transformatoren
Mittelspannungsschaltanlagen
Schutztechnik
Energiemanagementsystem
Mess- und Zählertechnik
Kommunikationssysteme
Netzanschlusstechnik
Kühl- und Hilfssysteme
Die genaue Zusammenstellung richtet sich nach Leistung, Kapazität, Standort und Betriebsstrategie.
Welche Vorteile bietet eine schlüsselfertige BESS Anlage?
Ein schlüsselfertiger Ansatz kann verschiedene Vorteile bieten.
Ganzheitliche Planung
Alle wesentlichen Systemkomponenten werden gemeinsam betrachtet. Dadurch können technische Schnittstellen frühzeitig berücksichtigt werden.
Klare Systemstruktur
Batterie, Wechselrichter, Transformator, Schaltanlage und Energiemanagement werden aufeinander abgestimmt.
Vereinfachte Projektkoordination
Bei einem umfassenden Projekt müssen zahlreiche technische Bereiche miteinander koordiniert werden. Eine ganzheitliche Planung kann diese Abstimmung erleichtern.
Flexible Einsatzmöglichkeiten
Je nach Auslegung kann ein BESS für Peak Shaving, Eigenverbrauchsoptimierung, Speicherung erneuerbarer Energie oder weitere Anwendungen eingesetzt werden.
Skalierbarkeit
Containerisierte Batteriespeicher ermöglichen einen modularen Aufbau, sodass unterschiedliche Leistungs- und Kapazitätsgrößen realisiert werden können.
1. Projektziele definieren
Am Anfang eines BESS Projekts steht die Frage, welchen Zweck der Speicher erfüllen soll.
Mögliche Ziele sind:
Peak Shaving
Eigenverbrauchsoptimierung
Speicherung von Solarstrom
Speicherung von Windenergie
Netzstabilisierung
Stromhandel
Regelenergie
Energieverschiebung
Je nach Ziel unterscheiden sich die Anforderungen an Leistung und Kapazität.
2. Energieverbrauch analysieren
Bei Industrieprojekten sollte zunächst das vorhandene Lastprofil untersucht werden.
Dabei werden beispielsweise Stromverbrauch, Grundlast und Leistungsspitzen betrachtet.
Eine detaillierte Analyse über einen längeren Zeitraum kann zeigen, wann besonders hohe Lasten auftreten und welche Speicherleistung benötigt werden könnte.
3. Erzeugungsprofile analysieren
Wenn der Batteriespeicher mit einer Photovoltaik- oder Windenergieanlage kombiniert wird, müssen auch die Erzeugungsprofile betrachtet werden.
Bei einer Photovoltaikanlage ist beispielsweise interessant, wann überschüssiger Solarstrom entsteht.
Bei einem Windpark kann die Erzeugung stärker von Wetter- und Windbedingungen abhängen.
Diese Daten bilden eine wichtige Grundlage für die Dimensionierung.
4. Speicherleistung bestimmen
Die Speicherleistung wird in MW angegeben.
Sie beschreibt, wie viel elektrische Leistung der Batteriespeicher aufnehmen oder abgeben kann.
Für Peak Shaving kann beispielsweise eine hohe kurzfristige Leistung erforderlich sein. schlüsselfertige BESS Batteriespeicheranlage verbindet verschiedene Komponenten wie Batteriespeicher, Wechselrichter, Transformator und Energiemanagement zu einem Gesamtsystem.
Für andere Anwendungen kann die benötigte Leistung anders ausfallen.
5. Speicherkapazität festlegen
Die Speicherkapazität wird in MWh angegeben.
Sie bestimmt, wie viel Energie im Batteriesystem gespeichert werden kann.
Leistung und Kapazität müssen gemeinsam betrachtet werden.
Ein Speicher kann eine hohe Leistung besitzen, aber nur über eine begrenzte Zeit Energie bereitstellen, wenn seine Kapazität entsprechend klein ist.
6. Standort untersuchen
Der Standort ist ein weiterer wichtiger Faktor.
Dabei werden unter anderem folgende Aspekte betrachtet:
Verfügbare Fläche
Netzanschlusspunkt
Zufahrt
Kabelwege
Wartungsflächen
Umgebungsbedingungen
Sicherheitsanforderungen
Mögliche Erweiterungen
Eine frühzeitige Standortanalyse kann die spätere Projektplanung erleichtern.
7. Netzanschluss planen
Bei großen BESS Anlagen spielt der Netzanschluss eine zentrale Rolle.
Es muss geprüft werden, auf welcher Spannungsebene die Anlage angeschlossen werden kann und welche technische Anschlussleistung verfügbar ist.
Bei größeren Projekten kann ein Mittelspannungsanschluss erforderlich sein.
8. Trafostation dimensionieren
Eine Trafostation kann erforderlich sein, um die Spannung zwischen Wechselrichter und Mittelspannungsnetz anzupassen.
Die Transformatorleistung muss zur vorgesehenen Speicherleistung passen.
Auch mögliche Erweiterungen und Betriebsreserven können bei der Planung berücksichtigt werden.
9. Mittelspannungsschaltanlage planen
Eine Mittelspannungsschaltanlage kann verschiedene Schalt- und Schutzfunktionen übernehmen.
Sie bildet eine wichtige Schnittstelle zwischen Transformator, Batteriespeicher und Netzanschluss.
Die genaue Ausführung hängt vom Netzanschlusskonzept und den Anforderungen des Netzbetreibers ab.
10. Wechselrichter auswählen
Der Wechselrichter beziehungsweise das Power-Conversion-System verbindet die Gleichstromseite des Batteriespeichers mit dem Wechselstromnetz.
Er ermöglicht sowohl das Laden als auch das Entladen des Speichers.
Bei größeren Anlagen können mehrere Wechselrichtereinheiten eingesetzt werden.
11. Batteriemanagement integrieren
Das Batteriemanagementsystem überwacht wichtige Betriebsparameter der Batterie.
Dazu können unter anderem Zellspannungen, Temperaturen und Ladezustände gehören.
Das System unterstützt einen kontrollierten Betrieb innerhalb der vorgesehenen Betriebsgrenzen.
12. Energiemanagementsystem einrichten
Das Energiemanagementsystem koordiniert die Energieflüsse.
Es kann Informationen aus Batterie, Netz, Photovoltaik, Windenergieanlagen und Verbrauchern verarbeiten.
Auf dieser Grundlage können Lade- und Entladevorgänge entsprechend der festgelegten Betriebsstrategie gesteuert werden.

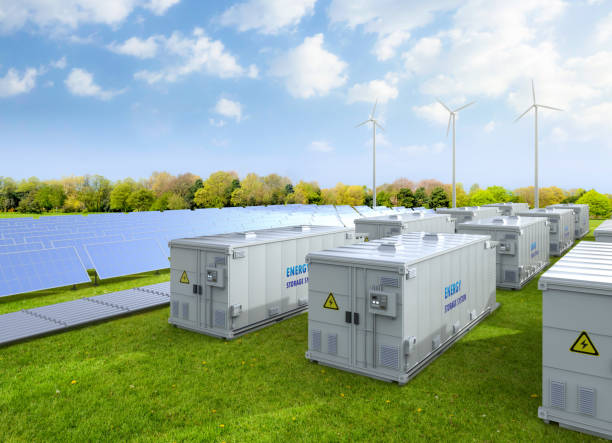

13. Batteriespeicher Container installieren
Für größere BESS Anlagen werden häufig containerisierte Systeme eingesetzt.
Die Container können verschiedene Batterieeinheiten und technische Komponenten aufnehmen.
Mehrere Container können miteinander verbunden werden, um die gewünschte Gesamtleistung und Kapazität zu erreichen.
14. Sicherheitskonzept entwickeln
Bei großen Batteriespeichern ist ein umfassendes Sicherheitskonzept erforderlich.
Dabei können elektrische Schutzsysteme, Temperaturüberwachung, Batterieüberwachung und weitere technische Einrichtungen berücksichtigt werden.
Auch die Aufstellung und Zugänglichkeit der Container muss entsprechend geplant werden.
15. Kühlung und Temperaturmanagement planen
Während des Lade- und Entladevorgangs entsteht Wärme.
Deshalb benötigen Batteriespeicher geeignete Systeme zur Temperaturüberwachung und je nach Technologie eine entsprechende Kühlung.
Die Auslegung hängt unter anderem von Batteriechemie, Leistung, Kapazität und Standortbedingungen ab.
16. Kabelwege und elektrische Infrastruktur planen
Die Verbindung zwischen Batteriecontainern, Wechselrichtern, Transformatoren und Schaltanlagen muss sorgfältig geplant werden.
Dabei spielen Leitungslängen, Strombelastbarkeit, Verlegebedingungen und Spannungsanforderungen eine Rolle.
Eine strukturierte Kabelplanung kann die spätere Installation erleichtern.
17. Kommunikationssysteme integrieren
Eine moderne BESS Anlage benötigt verschiedene Kommunikationsschnittstellen.
Diese können beispielsweise zwischen folgenden Komponenten bestehen:
Batteriemanagement
Wechselrichter
Energiemanagement
Messsystem
Mittelspannungsschaltanlage
Netzleittechnik
Eine zuverlässige Kommunikation ermöglicht eine koordinierte Überwachung und Steuerung.
18. Netzverträglichkeit untersuchen
Vor dem Anschluss müssen die Auswirkungen der Anlage auf das Netz betrachtet werden.
Je nach Projekt können Untersuchungen zu Spannung, Kurzschlussbedingungen und weiteren netztechnischen Parametern erforderlich sein.
Die konkreten Prüfungen richten sich nach den technischen Anforderungen des jeweiligen Netzanschlusses.
19. Schutzkonzept abstimmen
Das Schutzkonzept muss auf Batteriespeicher, Trafostation, Schaltanlage und Netzanschluss abgestimmt werden.
Schutzfunktionen sollen Fehlerzustände erkennen und geeignete Reaktionen ermöglichen.
Die konkrete Auslegung wird projektbezogen festgelegt.
20. Betriebsstrategie definieren
Vor der Inbetriebnahme muss festgelegt werden, wann der Batteriespeicher geladen und entladen werden soll.
Bei Peak Shaving kann das System beispielsweise auf hohe Netzlasten reagieren.
Bei einer PV-Anlage kann überschüssiger Solarstrom gespeichert werden.
Bei einer energiewirtschaftlichen Nutzung können zusätzlich Preis- und Marktinformationen berücksichtigt werden.
21. Installation durchführen
Nach Abschluss der Planung erfolgt die Installation der einzelnen Komponenten.
Dazu können gehören:
Batteriecontainer
Wechselrichter
Transformator
Mittelspannungsschaltanlage
Kabelsysteme
Messsysteme
Kommunikationstechnik
Energiemanagement
Die Installation muss entsprechend dem geplanten Anlagenkonzept erfolgen.
22. Systemintegration durchführen
Nach der Montage müssen die einzelnen Komponenten miteinander verbunden und integriert werden.
Die Kommunikation zwischen Batterie, Wechselrichtern, Energiemanagement und Netzanschlusstechnik muss funktionieren.
Auch die vorgesehenen Steuerungsstrategien müssen implementiert und getestet werden.
23. Inbetriebnahme vorbereiten
Vor der eigentlichen Inbetriebnahme werden die technischen Komponenten geprüft.
Dabei können elektrische Messungen, Funktionsprüfungen und Kommunikationstests durchgeführt werden.
Auch die vorgesehenen Lade- und Entladefunktionen müssen überprüft werden.
24. Netzanschluss durchführen
Nach Abschluss der erforderlichen Prüfungen kann die Anbindung an das Stromnetz erfolgen.
Dabei müssen die vereinbarten technischen Anforderungen eingehalten werden.
Die genaue Vorgehensweise hängt vom Projekt und den Vorgaben des zuständigen Netzbetreibers ab.
25. Testbetrieb durchführen
Ein Testbetrieb ermöglicht es, die verschiedenen Betriebszustände des Batteriespeichers zu überprüfen.
Dabei können Lade- und Entladevorgänge, Leistungsregelung, Kommunikation und Schutzfunktionen getestet werden.
Mögliche Abweichungen können vor dem regulären Betrieb erkannt und behoben werden.
26. Monitoring einrichten
Nach der Inbetriebnahme sollten wichtige Betriebsdaten überwacht werden.
Dazu gehören beispielsweise:
Ladezustand
Batterieleistung
Netzleistung
Temperatur
Energieumsatz
Ladezyklen
Entladezyklen
Durch kontinuierliches Monitoring können Betriebszustände nachvollzogen werden.
27. Wartung planen
Auch eine schlüsselfertige BESS Anlage benötigt regelmäßige Wartung.
Batteriesysteme, Wechselrichter, Transformatoren, Schaltanlagen, Kühlung und Kommunikation sollten entsprechend den technischen Vorgaben kontrolliert werden.
Regelmäßige Wartung kann dazu beitragen, die langfristige Verfügbarkeit der Anlage zu unterstützen.
28. Wirtschaftlichkeit analysieren
Die Wirtschaftlichkeit eines Batteriespeichers hängt von vielen Faktoren ab.
Auf der Kostenseite stehen beispielsweise:
Batteriesystem
Container
Wechselrichter
Transformator
Mittelspannungstechnik
Netzanschluss
Installation
Energiemanagement
Wartung
Auf der Nutzenseite können verschiedene Speicheranwendungen stehen.
29. Batteriealterung berücksichtigen
Die Leistungsfähigkeit eines Batteriesystems verändert sich während seiner Betriebsdauer.
Ladezyklen, Temperatur, Ladezustand und Ladeleistung können die Alterung beeinflussen.
Deshalb sollte die langfristige Entwicklung der Speicherkapazität bereits bei der Projektplanung berücksichtigt werden.
30. Erweiterbarkeit berücksichtigen
Ein Unternehmen oder Energiepark kann seinen Speicherbedarf später verändern.
Eine modular aufgebaute Anlage kann unter geeigneten technischen Voraussetzungen erweitert werden.
Dafür sollten Netzanschluss, Trafostation, Schaltanlage und weitere Infrastruktur ausreichend berücksichtigt werden.
Häufig gestellte Fragen zur schlüsselfertigen BESS Batteriespeicheranlage
Was ist eine schlüsselfertige BESS Batteriespeicheranlage?
Eine schlüsselfertige BESS Batteriespeicheranlage ist eine umfassend geplante Speicherlösung, bei der Batteriesystem, Leistungselektronik, Transformator, Mittelspannungstechnik, Energiemanagement und weitere erforderliche Komponenten zu einem Gesamtsystem zusammengeführt werden.
Für welche Anwendungen eignen sich schlüsselfertige BESS Anlagen?
Solche Anlagen können unter anderem für Industrieunternehmen, Solarparks, Windparks und größere Gewerbeanlagen interessant sein. Mögliche Anwendungen sind Peak Shaving, Eigenverbrauchsoptimierung, Speicherung erneuerbarer Energie, Energieverschiebung und weitere netzbezogene Funktionen.
Was ist der Unterschied zwischen Leistung und Kapazität?
Die Leistung wird in MW angegeben und beschreibt, wie schnell der Speicher Energie aufnehmen oder abgeben kann. Die Kapazität wird in MWh angegeben und beschreibt die gespeicherte Energiemenge. Beide Werte sind für die Auslegung eines BESS entscheidend.
Warum wird eine Trafostation benötigt?
Eine Trafostation kann erforderlich sein, um die Spannung zwischen dem Wechselrichter und dem Mittelspannungsnetz anzupassen. Die konkrete Ausführung hängt vom Netzanschluss und der technischen Architektur des Batteriespeichers ab.
Kann eine BESS Anlage an ein Mittelspannungsnetz angeschlossen werden?
Ja, größere Batteriespeicher können entsprechend ihrer technischen Auslegung über geeignete Transformatoren und Mittelspannungsschaltanlagen an ein Mittelspannungsnetz angebunden werden. Die konkreten Anforderungen werden im Rahmen der Netzanschlussplanung festgelegt.
Wie wird die Größe eines Batteriespeichers bestimmt?
Die Dimensionierung basiert unter anderem auf Lastprofilen, Erzeugungsprofilen, gewünschter Leistung, Speicherdauer, Netzanschluss und Betriebsstrategie. Für eine genaue Auslegung müssen diese Faktoren gemeinsam betrachtet werden.
Kann ein Batteriespeicher mit einer Photovoltaikanlage kombiniert werden?
Ja. Ein BESS kann überschüssigen Solarstrom aufnehmen und zu einem späteren Zeitpunkt wieder bereitstellen. Dadurch kann die zeitliche Nutzung der erzeugten Solarenergie flexibler gestaltet werden.
Kann ein BESS mit einem Windpark kombiniert werden?
Ja. Batteriespeicher können auch mit Windenergieanlagen kombiniert werden. Die Speicherlösung kann dabei helfen, Energie zeitlich zwischenzuspeichern und entsprechend der vorgesehenen Betriebsstrategie wieder bereitzustellen.
Was ist Peak Shaving?
Peak Shaving bezeichnet die gezielte Reduzierung von Leistungsspitzen beim Netzbezug. Ein Batteriespeicher kann bei geeigneter Auslegung während hoher Lasten Energie bereitstellen und dadurch die aus dem Netz bezogene Leistung entsprechend der Steuerungsstrategie begrenzen.
Welche Rolle spielt das Energiemanagementsystem?
Das Energiemanagementsystem überwacht und steuert Energieflüsse. Es kann Informationen über Stromverbrauch, Erzeugung, Netzbezug, Batterieladezustand und weitere Parameter verarbeiten und daraus Lade- und Entladevorgänge ableiten.
Welche Komponenten gehören zu einer BESS Anlage?
Je nach Projekt können Batteriecontainer, Batteriemanagementsystem, Wechselrichter, Transformator, Mittelspannungsschaltanlage, Schutztechnik, Energiemanagement, Messsysteme, Kommunikation und weitere technische Komponenten dazugehören.
Warum werden Batteriespeicher häufig in Containern ausgeführt?
Containerisierte Batteriespeicher ermöglichen einen modularen Aufbau. Mehrere Einheiten können kombiniert werden, um größere Leistungen und Kapazitäten zu realisieren. Die konkrete Bauweise hängt vom jeweiligen System ab.
Welche Rolle spielt der Netzanschluss?
Der Netzanschluss bestimmt wichtige technische Rahmenbedingungen der Anlage. Spannungsebene, Anschlussleistung, Schutzkonzept und weitere Anforderungen müssen bei der Auslegung berücksichtigt werden.
Muss ein Batteriespeicher individuell geplant werden?
Ja. Die optimale Speichergröße und Systemkonfiguration hängt von Standort, Lastprofil, Erzeugungsleistung, gewünschter Anwendung und Netzanschluss ab. Deshalb sollte eine BESS Anlage projektbezogen geplant werden.
Wie wichtig ist die Transformatorleistung?
Die Transformatorleistung muss zur vorgesehenen elektrischen Leistung des Speichers und zum Netzanschluss passen. Eine sorgfältige Dimensionierung ist daher ein wichtiger Bestandteil der Gesamtplanung.
Welche Bedeutung hat die Mittelspannungsschaltanlage?
Die Mittelspannungsschaltanlage kann Schalt-, Trenn- und Schutzfunktionen übernehmen und stellt eine wichtige Schnittstelle zwischen Transformator und Netz dar.
Wie wird die Sicherheit einer BESS Anlage gewährleistet?
Die Sicherheit wird durch das Zusammenspiel verschiedener technischer Einrichtungen unterstützt. Dazu können Batterieüberwachung, Temperaturmanagement, elektrische Schutztechnik, Überwachungssysteme und geeignete Betriebsstrategien gehören.
Wie wird die Temperatur der Batterien kontrolliert?
Je nach Batteriesystem kommen Temperaturüberwachung und geeignete Kühltechnik zum Einsatz. Die konkrete Auslegung richtet sich unter anderem nach Batterietechnologie, Leistung, Kapazität und Umgebungsbedingungen.
Kann eine schlüsselfertige BESS Anlage später erweitert werden?
Eine Erweiterung kann bei modular geplanten Anlagen unter geeigneten Voraussetzungen möglich sein. Bereits bei der ursprünglichen Planung sollten deshalb mögliche zukünftige Leistungs- und Kapazitätsanforderungen berücksichtigt werden.
Wie wichtig ist die Wartung?
Regelmäßige Wartung ist wichtig, um den technischen Zustand der Anlage zu überwachen. Dabei können Batterie, Wechselrichter, Transformator, Schaltanlage, Kühlsysteme und Kommunikation überprüft werden.
Wie wird die Wirtschaftlichkeit eines BESS bewertet?
Für die Wirtschaftlichkeitsbetrachtung werden Investitionskosten, Betriebskosten, Wartung, Energieverluste, Batteriealterung und die erwarteten Vorteile der jeweiligen Speicheranwendungen berücksichtigt.
Wie lange dauert die Planung einer BESS Anlage?
Die Projektdauer hängt stark von Größe, Standort, Netzanschluss, technischer Komplexität und Genehmigungsanforderungen ab. Eine einfache pauschale Zeitangabe ist daher nicht möglich.
Welche Daten werden für die Planung benötigt?
Für eine fundierte Auslegung können unter anderem Lastprofile, PV- oder Windprofile, Netzanschlussdaten, gewünschte Speicherleistung, Speicherkapazität und Betriebsziele benötigt werden.
Warum ist eine ganzheitliche Planung wichtig?
Eine BESS Anlage besteht aus vielen miteinander verbundenen Komponenten. Batterie, Wechselrichter, Transformator, Schaltanlage, Energiemanagement und Netzanschluss müssen technisch zusammenpassen. Eine ganzheitliche Planung berücksichtigt diese Schnittstellen bereits frühzeitig.
Fazit
Eine schlüsselfertige BESS Batteriespeicheranlage verbindet Batteriespeicher, Leistungselektronik, Trafostation, Mittelspannungstechnik, Energiemanagement und Netzanschluss zu einer ganzheitlichen Lösung. Besonders für Industrieunternehmen, Solarparks und Windparks kann ein solcher Ansatz interessant sein, wenn große Energiemengen flexibel gespeichert und genutzt werden sollen.
Von der ersten Analyse des Energiebedarfs über die Dimensionierung von Leistung und Kapazität bis zur Installation und zum Netzanschluss müssen zahlreiche technische Faktoren berücksichtigt werden. Dazu gehören insbesondere Transformatorleistung, Mittelspannungsschaltanlage, Schutztechnik, Standort, Kommunikationssysteme und Sicherheitskonzept.
Ein sorgfältig geplantes BESS kann unterschiedliche Aufgaben übernehmen. Dazu gehören Peak Shaving, Eigenverbrauchsoptimierung, die zeitliche Verschiebung erneuerbarer Energie und weitere energiewirtschaftliche Anwendungen.
Entscheidend ist, dass die Speicheranlage nicht isoliert betrachtet wird. Erst das Zusammenspiel aller Komponenten ermöglicht eine technisch abgestimmte Gesamtlösung. Eine schlüsselfertige Planung kann dabei helfen, die einzelnen Projektphasen von der Konzeption bis zur Inbetriebnahme strukturiert miteinander zu verbinden.
