Transformatoren gehören zu den wichtigsten technischen Komponenten moderner Energieversorgungsanlagen. In Umspannwerken, Freiluftschaltanlagen und anderen Energieanlagen sorgen sie für die notwendige Anpassung elektrischer Spannungen und ermöglichen eine zuverlässige Verteilung von Energie. Gleichzeitig können Leistungstransformatoren erhebliche Mengen an Transformatorenöl, Isolieröl oder Esterflüssigkeiten enthalten.
Bei einer technischen Störung, einer Beschädigung oder einer Leckage muss verhindert werden, dass diese Flüssigkeiten unkontrolliert in den Untergrund oder in die Umgebung gelangen. Eine geeignete Auffangwanne für Transformatoren kann deshalb eine wichtige Funktion beim technischen Gewässerschutz übernehmen.
Eine professionell geplante Rückhalteeinrichtung wird dabei nicht isoliert betrachtet. Transformatorgröße, Flüssigkeitsvolumen, Fundament, Standort, Entwässerung, Material und betriebliche Anforderungen müssen miteinander abgestimmt werden. Besonders bei großen Energieanlagen ist eine projektspezifische Planung entscheidend.
Warum ist eine Transformator-Auffangwanne für den Gewässerschutz wichtig?
Transformatorenöl und andere Isolierflüssigkeiten müssen bei einer möglichen Leckage sicher zurückgehalten werden. Ohne geeignete Rückhaltemaßnahmen kann austretende Flüssigkeit in den Boden oder in Entwässerungssysteme gelangen.
Eine Auffangwanne schafft einen definierten Rückhaltebereich unter beziehungsweise um den Transformator. Dadurch kann die Flüssigkeit im Falle eines Austritts kontrolliert aufgefangen werden.
Welche konkrete Ausführung erforderlich ist, hängt von der jeweiligen Anlage, der eingesetzten Flüssigkeit und den örtlichen Bedingungen ab.
Welche Transformatoren benötigen eine Auffangwanne?
Grundsätzlich können verschiedene Transformatoren mit entsprechenden Rückhaltesystemen ausgestattet werden. Dazu gehören beispielsweise Mittelspannungstransformatoren, Leistungstransformatoren und Hochspannungstransformatoren.
Besonders relevant sind Transformatoren, die größere Mengen an Öl oder anderen Flüssigkeiten enthalten und in Umspannwerken oder Freiluftanlagen betrieben werden.
Die geeignete Größe und Konstruktion der Auffangwanne sollte immer anhand der tatsächlichen technischen Daten des jeweiligen Transformators geplant werden.

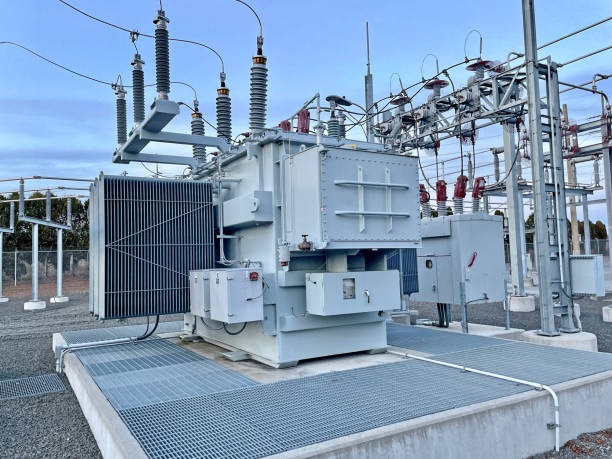

Wie funktioniert eine Auffangwanne für Transformatoren?
Eine Transformator-Auffangwanne bildet einen kontrollierten Rückhaltebereich.
Tritt beispielsweise bei einem technischen Defekt Transformatorenöl aus, kann die Flüssigkeit in den vorgesehenen Auffangbereich gelangen. Dadurch wird eine unkontrollierte Ausbreitung auf dem Gelände begrenzt.
Bei Freiluftanlagen kann zusätzlich Niederschlagswasser in den Rückhaltebereich gelangen. Deshalb gehört neben der eigentlichen Auffangwanne häufig auch ein abgestimmtes Entwässerungskonzept zur Gesamtplanung.
Welche Flüssigkeiten können zurückgehalten werden?
Abhängig von der technischen Ausführung können Rückhaltesysteme für verschiedene Transformatorflüssigkeiten vorgesehen werden.
Dazu können Transformatorenöl, Isolieröl und bestimmte Esterflüssigkeiten gehören.
Welche Materialien und Komponenten geeignet sind, sollte anhand der tatsächlich eingesetzten Flüssigkeit geprüft werden. Die Konstruktion muss zu den chemischen und technischen Eigenschaften des jeweiligen Mediums passen.
Welche Rolle spielt das Ölvolumen?
Das Ölvolumen des Transformators ist eine wichtige Planungsgrundlage.
Ein kleinerer Verteiltransformator weist andere Voraussetzungen auf als ein großer Leistungstransformator in einem überregionalen Umspannwerk.
Bei der Planung muss deshalb zunächst festgestellt werden, welches Flüssigkeitsvolumen vorhanden ist. Daraus ergeben sich weitere Anforderungen an die Dimensionierung des Rückhaltebereichs.
Muss auch Regenwasser berücksichtigt werden?
Bei Transformatoren im Freien sollte Niederschlagswasser unbedingt berücksichtigt werden.
Regen kann direkt in die Auffangwanne gelangen und gemeinsam mit einer möglichen Leckage zu einer zusätzlichen Belastung des Rückhaltesystems führen.
Deshalb können Entwässerung, Ölabscheidung und kontrollierte Ableitung wichtige Bestandteile eines Systems für Freiluftanlagen sein.
Was ist bei einer Auffangwanne im Umspannwerk zu beachten?
Ein Umspannwerk besteht aus zahlreichen miteinander verbundenen technischen Komponenten.
Neben dem Transformator müssen deshalb Fundament, Kabelwege, Schaltanlagen, Verkehrsflächen und Entwässerung berücksichtigt werden.
Eine Auffangwanne sollte so geplant werden, dass sie sich sinnvoll in die vorhandene Infrastruktur integrieren lässt.
Welche Anforderungen gelten für den Gewässerschutz?
Bei Anlagen, in denen wassergefährdende Flüssigkeiten eingesetzt werden, können in Deutschland Anforderungen aus dem Wasserhaushaltsgesetz und der Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen relevant sein. Für den Umwelt- und Gewässerschutz in Energieanlagen werden Lösungen beschrieben, mit denen eine Auffangwanne Transformator Gewässerschutz Energieanlage zur kontrollierten Rückhaltung von Transformatorenöl beitragen kann.
Welche konkreten Anforderungen gelten, hängt unter anderem von der Anlage, der eingesetzten Flüssigkeit und den örtlichen Gegebenheiten ab.
Deshalb sollte die konkrete Auslegung eines Rückhaltesystems projektbezogen geprüft und mit den jeweils geltenden Anforderungen abgestimmt werden.
Warum ist die Dimensionierung so wichtig?
Eine zu kleine Auffangwanne kann die Anforderungen der jeweiligen Anlage möglicherweise nicht erfüllen.
Bei der Dimensionierung müssen deshalb unter anderem Transformatorabmessungen, Flüssigkeitsvolumen und Standortbedingungen betrachtet werden.
Bei Freiluftanlagen können zusätzlich Niederschlagsmengen und das Entwässerungskonzept relevant sein.
Welche Materialien werden für Transformator-Auffangwannen eingesetzt?
Für technische Auffangsysteme können unterschiedliche Materialien verwendet werden.
Bei robusten industriellen Anwendungen kommen beispielsweise Stahlkonstruktionen zum Einsatz. Je nach Projekt können auch modulare Systeme und weitere technische Lösungen sinnvoll sein.
Die Auswahl sollte von den Belastungen, der verwendeten Flüssigkeit, der Umgebung und den langfristigen Betriebsbedingungen abhängig gemacht werden.
Ist Korrosionsschutz bei Freiluftanlagen wichtig?
Ja. Bei einer Aufstellung im Freien ist das Material dauerhaft Witterungseinflüssen ausgesetzt.
Regen, Feuchtigkeit, Temperaturschwankungen und weitere Umwelteinflüsse können die Konstruktion beanspruchen.
Deshalb sollte bei der Planung einer Transformator-Auffangwanne auch ein geeigneter Korrosionsschutz berücksichtigt werden.
Kann eine Transformator-Auffangwanne nachgerüstet werden?
Eine Nachrüstung kann grundsätzlich möglich sein.
Bei Bestandsanlagen müssen allerdings die vorhandenen baulichen und technischen Bedingungen berücksichtigt werden. Dazu gehören beispielsweise Fundamentabmessungen, Kabelwege, Rohrleitungen, Entwässerung und verfügbare Montageflächen.
Modulare oder individuell angepasste Systeme können bei solchen Projekten eine geeignete Lösung darstellen.
Was ist bei einem Retrofit im Umspannwerk wichtig?
Bei einem Retrofit wird ein bestehendes System technisch modernisiert oder angepasst.
Die Herausforderung besteht darin, die neue Rückhalteeinrichtung in eine bereits vorhandene Infrastruktur zu integrieren.
Vor der Planung sollten deshalb die bestehenden Fundamente, Transformatorabmessungen, Kabelwege und Entwässerungssysteme aufgenommen werden.
Welche Vorteile bietet ein modulares Rückhaltesystem?
Modulare Systeme können flexibel an unterschiedliche Abmessungen angepasst werden.
Das kann besonders bei Bestandsanlagen interessant sein, bei denen die vorhandenen Platzverhältnisse keine standardisierte Lösung zulassen.
Je nach Projekt können einzelne Komponenten kombiniert und an die konkrete Transformatoraufstellung angepasst werden.
Wann ist eine individuelle Auffangwanne sinnvoll?
Eine individuelle Konstruktion kann sinnvoll sein, wenn Transformator, Fundament oder Standort besondere Abmessungen aufweisen.
Auch komplexe Entwässerungssituationen oder begrenzte Platzverhältnisse können eine individuelle Planung erforderlich machen.
Bei großen Leistungstransformatoren sollte die Rückhalteeinrichtung grundsätzlich auf die tatsächlichen Bedingungen des jeweiligen Standorts abgestimmt werden.
Welche Rolle spielt die Entwässerung?
Die Entwässerung ist ein wichtiger Bestandteil eines Rückhaltesystems für Freilufttransformatoren.
Während einerseits Niederschlagswasser kontrolliert abgeführt werden soll, muss andererseits verhindert werden, dass möglicherweise verunreinigte Flüssigkeiten unkontrolliert in die Umgebung gelangen.
Je nach Anlagenkonzept können deshalb kontrollierte Entwässerungssysteme und Ölabscheidung vorgesehen werden.
Was bedeutet Ölabscheidung bei Transformator-Auffangsystemen?
Eine Ölabscheidung dient dazu, Öl und Wasser im Rahmen eines geeigneten Entwässerungskonzepts voneinander zu trennen.
Dies kann insbesondere bei Freiluftanlagen relevant sein, in denen Regenwasser in den Auffangbereich gelangt.
Die konkrete technische Ausführung muss auf die jeweilige Anlage und die eingesetzte Flüssigkeit abgestimmt werden.
Sind Auffangwannen auch für Hochspannungstransformatoren geeignet?
Ja, entsprechende Rückhaltesysteme können auch für Hochspannungstransformatoren geplant werden.
Bei großen Transformatoren steigen jedoch häufig die Anforderungen an Abmessungen, Rückhaltevolumen und Integration in die vorhandene Infrastruktur.
Deshalb ist eine individuelle technische Planung besonders wichtig.
Was ist bei 110-kV-Transformatoren zu beachten?
Bei Transformatoren in 110-kV-Umspannwerken sollte die Auffanglösung auf die tatsächlichen Transformatorabmessungen und das vorhandene Flüssigkeitsvolumen abgestimmt werden.
Zusätzlich sind Fundament, Freiluftbetrieb, Entwässerung und vorhandene Anlagenkomponenten zu berücksichtigen.
Die Spannungsebene allein reicht nicht aus, um die erforderliche Größe oder Ausführung einer Auffangwanne festzulegen.
Was ist bei 220-kV-Transformatoren zu beachten?
Bei 220-kV-Anlagen können große Leistungstransformatoren eingesetzt werden.
Entsprechend können größere Rückhalteflächen und eine sorgfältige Integration in das Umspannwerk erforderlich sein.
Vor der Planung sollten deshalb sämtliche relevanten technischen Daten des Transformators und des Standorts erfasst werden.
Was ist bei 380-kV-Transformatoren zu beachten?
380-kV-Umspannwerke gehören zu besonders wichtigen Anlagen der Energieübertragung.
Bei den dort eingesetzten Transformatoren können große Abmessungen und erhebliche Flüssigkeitsvolumen auftreten.
Eine Transformator-Auffangwanne sollte deshalb gemeinsam mit den technischen und baulichen Gegebenheiten des Standorts geplant werden.
Kann eine Auffangwanne den Umweltschutz vollständig gewährleisten?
Eine Auffangwanne ist ein technisches Rückhaltesystem und kann einen wichtigen Beitrag zum Gewässerschutz leisten.
Sie ersetzt jedoch nicht automatisch alle weiteren Maßnahmen, die für einen sicheren Betrieb einer Energieanlage erforderlich sein können.
Neben der Auffangwanne können beispielsweise Entwässerung, Wartung, Inspektion, Überwachung und betriebliche Abläufe relevant sein.
Wie sollte eine Transformator-Auffangwanne gewartet werden?
Regelmäßige Kontrollen können dazu beitragen, die Funktionsfähigkeit des Systems langfristig zu erhalten.
Dabei sollten beispielsweise sichtbare Schäden, Verschmutzungen, Ablagerungen und Komponenten der Entwässerung überprüft werden.
Bei Auffälligkeiten sollte eine fachgerechte Prüfung beziehungsweise Instandsetzung erfolgen.
Was sollte bei der Planung dokumentiert werden?
Eine vollständige technische Dokumentation kann die spätere Wartung und Kontrolle erleichtern.
Dazu können technische Zeichnungen, Materialangaben, Montageinformationen und Angaben zu relevanten Komponenten gehören.
Bei komplexen Energieanlagen ist eine nachvollziehbare Dokumentation besonders hilfreich.
Welche Faktoren sollte ein Energieversorger vor der Planung erfassen?
Vor der Planung sollten möglichst viele technische Informationen zusammengestellt werden.
Dazu gehören unter anderem Transformatorabmessungen, Ölvolumen, Fundamentgröße, Aufstellungsart, Standortbedingungen und vorhandene Entwässerung.
Auch Informationen zu Wartung, Zugänglichkeit und möglichen späteren Umbauten können berücksichtigt werden.
Welche Bedeutung hat der betriebliche Umweltschutz?
Der betriebliche Umweltschutz umfasst auch den verantwortungsvollen Umgang mit Flüssigkeiten, die bei technischen Anlagen eingesetzt werden.
Bei Transformatoren können geeignete Rückhaltesysteme dazu beitragen, die Auswirkungen einer möglichen Leckage zu begrenzen.
Die Auffangwanne ist damit ein Bestandteil eines umfassenderen technischen und organisatorischen Schutzkonzepts.
Eignet sich eine Auffangwanne auch für Stadtwerke und Netzbetreiber?
Ja. Stadtwerke, Netzbetreiber und andere Energieversorger betreiben unterschiedliche Arten von Transformatoren und Umspannwerken.
Die Rückhaltesysteme können entsprechend den jeweiligen technischen Anforderungen geplant werden.
Dabei können sowohl Neubauprojekte als auch Modernisierungen und Nachrüstungen bestehender Anlagen berücksichtigt werden.
Was sollte beim Kauf einer Transformator-Auffangwanne beachtet werden?
Beim Kauf sollten nicht nur Größe und Preis verglichen werden.
Wichtige Kriterien sind unter anderem Rückhaltevolumen, Transformatorabmessungen, Material, Korrosionsschutz, Entwässerung, Ölabscheidung, Montagebedingungen und langfristige Wartbarkeit.
Eine technische Beratung kann insbesondere bei großen oder komplexen Energieanlagen sinnvoll sein.
Welche Lösungen bietet AAAgiler?
AAAgiler bietet spezialisierte Lösungen für Transformator-Auffangwannen und technische Öl-Rückhaltesysteme für Umspannwerke, Freiluftschaltanlagen und Energieversorgungsanlagen.
Die Systeme können auf Transformatorgröße, Ölvolumen, Fundamentabmessungen und die jeweiligen Standortbedingungen abgestimmt werden.
Je nach Projekt können modulare Auffangwannen, Stahl-Auffangsysteme, Transformatorwannen mit Ölabscheidung und kontrollierte Entwässerungssysteme eingesetzt werden.
Auch bei Bestandsanlagen können Retrofit- und Nachrüstlösungen auf die vorhandene Infrastruktur abgestimmt werden.
Fazit
Eine Auffangwanne für Transformatoren kann einen wichtigen Bestandteil des technischen Gewässerschutzes in Energieanlagen darstellen. Sie schafft einen definierten Rückhaltebereich und kann dazu beitragen, Transformatorenöl oder andere Isolierflüssigkeiten bei einer Leckage kontrolliert zurückzuhalten.
Für eine zuverlässige Lösung müssen jedoch zahlreiche Faktoren berücksichtigt werden. Dazu gehören insbesondere Transformatorgröße, Flüssigkeitsvolumen, Fundament, Standort, Material, Entwässerung und die vorhandenen technischen Rahmenbedingungen.
Bei Freiluftanlagen sind zusätzlich Niederschlagswasser und Korrosionsschutz wichtige Aspekte. Bei Bestandsanlagen kommen die Anforderungen der vorhandenen Infrastruktur und einer möglichen Nachrüstung hinzu.
Eine sorgfältige Planung ermöglicht es, das Rückhaltesystem an die konkrete Energieanlage anzupassen und damit einen wichtigen Beitrag zu einem verantwortungsvollen Umgang mit Transformatorenflüssigkeiten und zum betrieblichen Umwelt- und Gewässerschutz zu leisten.
